LZB-40 玻璃转子流量计

产品型号

生产厂家

类别
玻璃转子流量计

想了解更多有关自仪产品与相关解决方案吗？

给我们发电子邮件

或者致电我们：
021-56877599

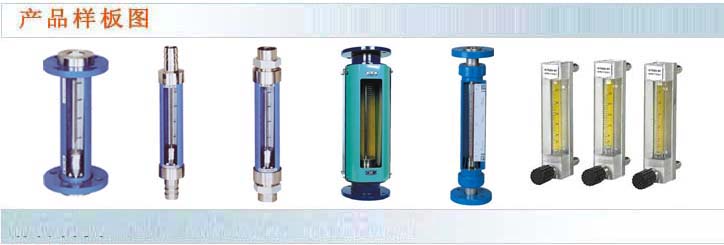

LZB、LZF型玻璃转子流量计

该系列流量计由本公司设计开发、结构简单、牢固、压力损失小。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对绝大部常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。DN4-10采用软管连接。DN15-100为法兰连接；亦可根据客户需要设计、制造特殊安装方式。电话：021-56697188 传真：021-56877599

◆型号规格及主要技术参数

公称通径DNmm	型号	测量范围		锥管长度mm	准确度等级	流体工作温度	流体工作压力
公称通径DNmm	型号	水 20℃	空气20℃1.01325×10⁵pa	锥管长度mm	准确度等级	流体工作温度	流体工作压力
4	LZB-4 LZB-4F	1~10L/h 1.6~16L/h 2.5~25L/h	16~160L/h 25~250L/h 40~400L/h	100	4耐腐型为6	-20℃-+60℃或0℃-+120℃	≤1MPA
6	LZB-6 LZB-6F	2.5~25L/h 4~40L/h 6~60L/h	40~400L/h 60~600L/h 100~1000L/h	100	2.5耐腐型为4
10	LZB-10 LZB-10F	6~60L/h 10~100L/h 16~160L/h	400~1000L/h 160~1600L/h 250~2500L/h	160
15	LZB-15 LZB-15F	16~160L/h 25~250L/h 40~400L/h	0.25～2.5m³/h 0.4～4m³/h 0.6～6m³/h	350			≤0.6MPA
25	LZB-25 LZB-25F	40~400L/h 60~600L/h 100~1000L/h	1～10m³/h 1.6～16m³/h 2.5～25m³/h	350	1.5耐腐型为4
40	LZB-40 LZB-40F	160~1600L/h 250~2500L/h	4～40m³/h 6～60m³/h	430
50	LZB-50 LZB-50F	0.4～4m³/h 1.6～16m³/h	10～100m³/h 16～160m³/h	450
80	LZB-80 LZB-80F	1～10m³/h 1.6～16m³/h	50～250m³/h 80～400m³/h	500			≤0.4MPA
100	LZB-100 LZB-100F	5～25m³/h 8～40m³/h	120～600m³/h 200～1000m³/h	500			≤0.4MPA

注：型号后有F的为耐腐型，根据客户需要，最大水流量可达120m3/h，最大空气流量可达3500m3/h.电话：021-56697188 传真：021-56877599

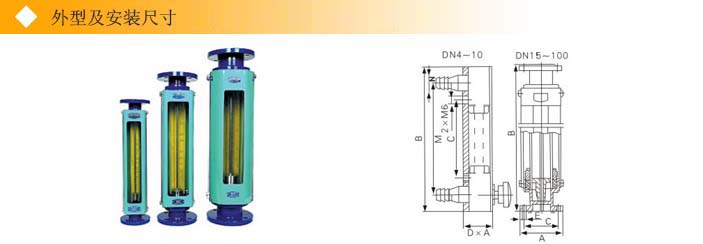

公称通径DN	型号	尺寸mm							连接方式
公称通径DN	型号	A	B	C	D	E	M	N	连接方式
4	LZB-4	36	171	119	43.5		145	Φ14	软管
6	LZB-8	36	171	119			145	Φ14
10	LZB-10	43	244	178			208	Φ16.5
15	LZB-15	Φ95	470	Φ65	Φ15	4-Φ14	-------	-------	法兰
25	LZB-25	Φ115	470	Φ85	Φ25	4-Φ14
40	LZB-40	Φ145	570	Φ110	Φ40	4-Φ8
50	LZB-50	Φ160	570	Φ125	Φ50
80	LZB-80	Φ185	660	Φ150	Φ40
100	LZB-100	Φ205	660	Φ170	Φ100
