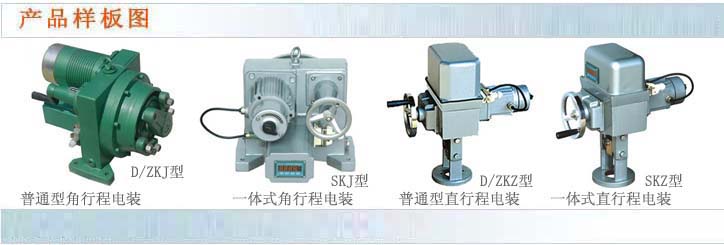

DKZ直行程电动执行机构
 DKZ型电动执行机构是DDZⅡ型电动单元组合仪表中的执行单元，它包括执行机构和伺服放大器二个独立整件，以电源为动力，接受统一的标准直流信号O—l0MA或4-20MA，将此转变成与输入信号相对应的直线位移，自动地操纵调节阀等，完成自动调节任务。销售总机：021-56697188
使用DKZ型电动执行器的自动调节系统，配用DFD-09型电动操作器，可实现调节系统手动=自动无扰动切换。
□主要技术指标
输入信号：O～lOmA DC
输入电阻200Ω
输入通道：3个（相互隔离）
电源电压：220V 50—60Hz
使用环境温度-10～+500C
使用环境湿度≤95%
□型号规格
在输入端无输入信号时，放人器没有输出，单相伺服电动机停转，输出轴稳定在预选好的零位（此时位置发送器输出电流为零k
当输入端有个输入信号（接入极性应和位置反馈电流极性相反），此输人信号与系统本身的位置反馈信号在伺服放大器的前置级磁放大器中进行磁势的综合和比较。由于这二个信号的极性相反，若它们不相等，就有误差磁势出现，从而使伺服放大器有足够的输出功率而驱动伺服电机，执行机构的输出轴就朝着减小这个误差磁势的方向位移，直到位置反馈信号和输入信号相等时为止，此时输出轴就稳定在与输入信号相对应的位置上。销售总机：021-56697188
由于单相伺服电动机采用杠杆式或外磁式制动结构，能保证在断电后迅速地制动，改善了系统的稳定性，并能限制输出轴的惯性情走，消除负载反作用力的影响。
根据现场的条件，可将执行机佝安装在阀体或其他调节机构上用螺钉紧固。安装时应考虑到手动操作及维修拆装的方便，安装时必须避免所有接合处的松动间隙。限位块作限位用更不可松动和随便拆装。
电动执行机构的电气安装接线包括伺服放大器、电动操作器、执行机构二个部分。
伺服放大器、执行机构通过插头座对外接线，安装时应考虑使用中间过渡接线端子。

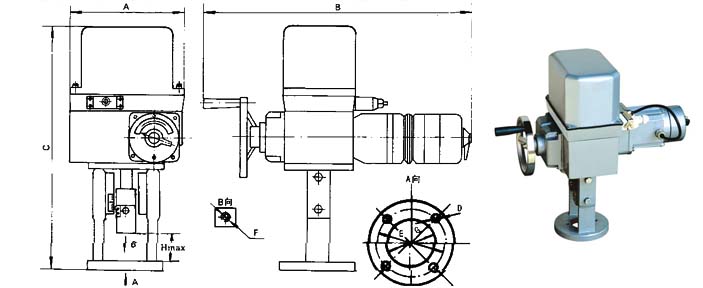

□外型及安装尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
