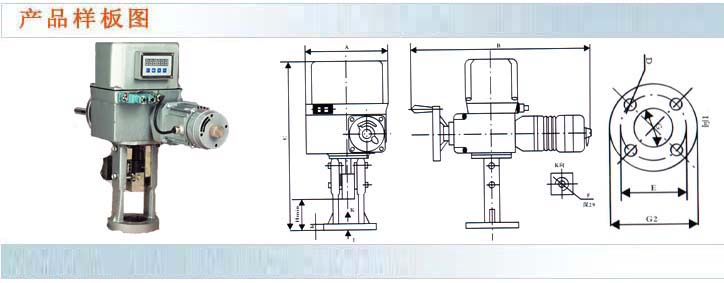

DKZ-EX型直行程电动执行机构（智能一体化）
 一 产品用途
DKZ(ZKZ)型角行程电动执行机构以交流电源为动力，接受统一标准信号4~20mAdc将此信号转变成对应的直线机械位移，操纵杆，双座调节阀，套筒阀等完成过程系统的自动调节任务。
二 产品主要特点
执行机构的控制器集位置发送器与伺服放大器与一体，用单片微处理器作主控元件可直接接受模拟量控制。
具有接受无源开关量（如DCS系统的DO）控制功能。
控制器带有LED数码显示，可以清晰直观的显示执行机构的运行状态和调节机构的开度。
控制器带有操作面板，一般不需打开控制器外壳，就可以人机对话的方式，对执行机构进行调整和参数设定。
输出轴在行程的极限位置时（开位和关位），具有开关量信号输出，供控制系统选用。
具有断输入信号，断反馈信号，执行机构或调节机构卡死等故障保护功能以及故障显示和故障报警信号输出（开关量接点）。
三主要技术指示
1.输入信号： a模拟量信号4~20mAdc(输入电阻250Ω)
b开关量信号（外部无源接点接通有效，开，关方向各一付接点）
2.位置反馈：4~20mAdc (负载电阻500Ω)
3.基本误差限：±1.5% ±2.5%
4.死区设定：1%~2%
5.回差：不大于1.5%
6.额定行程：见表一
7.额定负载：见表一
8.工作电源：220V,50Hz
9.使用环境：
温度-25℃~70℃
相随湿度＜95%
周围空气不含腐蚀性气体
10.常用的产品型号与规格
六 订货须知
1.订货时应注明产品的名称 型号和数量
2. 如需要配置操作器和球形铰链应另注明
3.本产品适配的操作器型号如下：
ZPT-1002电动操作器（无源开关量操作器）
SFD-5002信号操作器（模拟信号输出操作器）
球形铰链的规格应与执行机构的规格相适应。
|
